Power short测试也是OS测试的一种，它测量的是电源pin short。为什么测量的是short，而不是open呢？如果电源pin出现open和short这两种情况，那么哪一种后果更严重呢？可想而知是short对芯片的影响更大，轻则使芯片不能正常工作，严重的还可能导致机台损坏，而open导致机台受损的概率非常小。因此相对于open，测试short显得格外重要。

那么再说一下测试power short的原理，其实很简单。只要给power pin一个电压测量电流即可，但有两点需要注意下。一点是给电压的大小，一点是存在多个电源pin的情况。

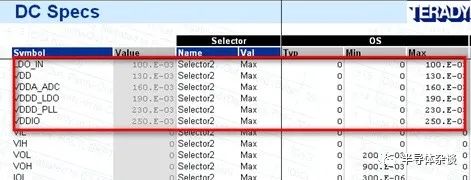

我们先说给电压的大小，这时候我们给一个小电压即可（大的电压可能导致芯片工作产生大的电流），那么电压给多少合适呢？一般情况下0.05V~0.3V之间即可，具体根据情况而定。第二点就是如果存在多个电源pin，要给相同的电压么？一般不这么做，原因和OS_FUNC测试IO pin的一样，pin 与pin之间short如果给相同电压测不出来（思考下为什么）。因此做法是不同的电源pin给不同电压，如下图所示为多个电源pin测量power short给的电压值。

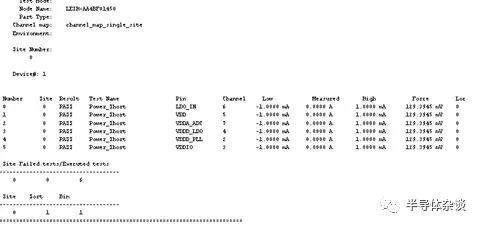

对于电流的limit，一般是根据客户提供的spec写。如果客户没有明确的spec，也可拿golden芯片根据实际测量的结果去定，一般情况下为±1mA。
