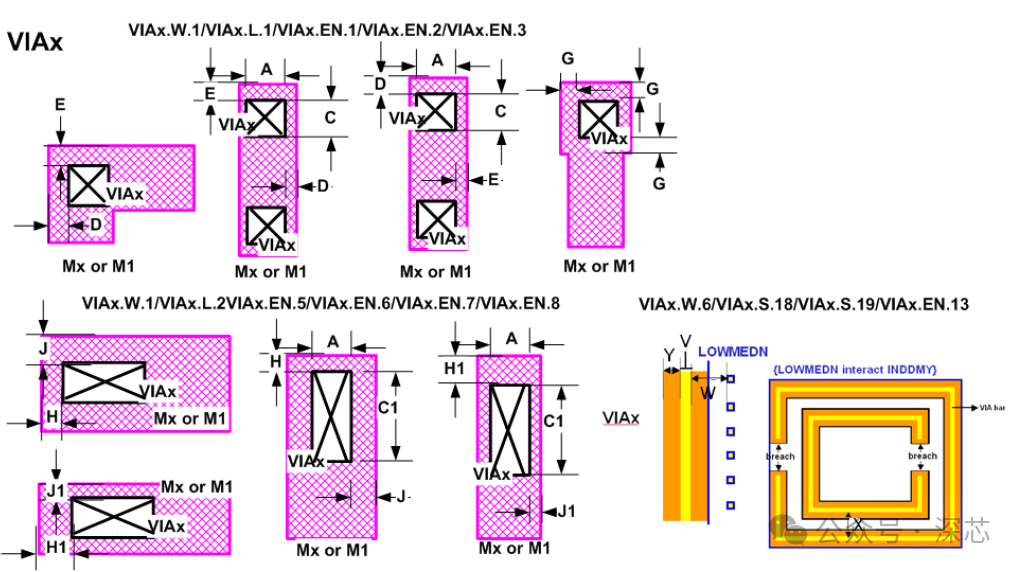

 多人接触芯片设计时，都会把Design Rule（设计规则）当成一套工厂现成的硬性规范，只需要被动遵守、跑完DRC检查就够了。但实际上，这套贯穿芯片版图设计、物理验证、流片生产的核心准则，从来不是凭空制定的行业标准，而是晶圆厂工艺能力、芯片性能需求、量产良率与可靠性之间反复权衡、磨合出来的结果。它是连接前端电路设计与后端晶圆制造的唯一桥梁，也是纳米制程时代芯片能够稳定落地的底层根基。 想要理解Design Rule的由来，首先要跳出“规则约束设计”的固有思维，真正的逻辑是制造能力定义设计边界。早期半导体制程精度较低、工艺简单，光刻、刻蚀、薄膜沉积等工序的误差范围很大，芯片版图的线宽、间距只要保持合理余量，基本都能顺利量产，彼时并没有系统化的设计规则，工程师大多依靠经验把控版图尺寸。但随着制程从微米级迭代到纳米级，晶体管尺寸不断缩小，晶圆制造的微观不确定性被无限放大。 光刻偏移、刻蚀不均、薄膜厚度偏差、层间对位误差等细微工艺波动，在大尺寸制程中可以忽略不计，却会在先进制程中直接引发金属连线短路、通孔断路、器件漏电、阻抗异常等致命问题。与此同时，不同晶圆厂的设备精度、工艺配方、生产容错率各不相同，即便同一套版图，换一条生产线也可能出现完全不同的生产结果。行业急需一套统一、可量化的几何约束标准，抹平设计与制造之间的信息差，Design Rule就此应运而生。 具体来说，一套完整的Design Rule，是晶圆厂经过大量工艺试验、数据统计和良率测算后沉淀的成果，并非单一的尺寸规定。晶圆厂在迭代新工艺时，会通过海量流片测试，记录不同线宽、线距、通孔尺寸、层间重叠面积、器件间距对应的生产良率和失效概率，统计出工艺波动的极限范围。 为了兼顾量产可行性与芯片性能，工程师会在工艺极限基础上预留充足容错余量：过于激进的尺寸设定能提升芯片集成度、优化性能，但会大幅降低良率、增加生产成本；过于保守的规则能保障量产稳定，却会限制芯片算力、功耗等核心性能。最终成型的设计规则，就是这场性能与良率博弈后的最优解，也是对整套制造工艺容错能力的标准化固化。后续晶圆厂会将这些规则整合进PDK（工艺设计套件），交付给芯片设计企业，成为所有版图设计必须遵守的底层规范。 从具体内容来看，Design Rule覆盖了芯片版图所有物理结构的约束条件，核心包括最小线宽、最小线间距、最小通孔尺寸与间距、层间重叠余量、最小器件面积、边角缺口限制等维度。这些看似琐碎的几何规则，每一条都对应着制造工序的技术短板和误差特性。比如金属连线最小间距规则，就是为了规避光刻工艺偏差导致的相邻连线粘连短路；最小通孔尺寸规则，是为了防止刻蚀不彻底造成的接触不良、电路断路。所有规则的核心逻辑，都是用标准化的尺寸约束，抵消微观制造的随机误差。 很多设计新手容易陷入一个误区：认为满足Design Rule的版图就一定能正常工作，违反规则就绝对无法量产。事实上，设计规则从来不是非黑即白的成败界限，而是一套高良率的统计保障体系。部分轻微违规的版图，大概率可以顺利流片并正常工作，只是失效风险会大幅提升；而完全合规的版图，也不能杜绝所有问题，只能将制造缺陷、性能异常的概率控制在工业生产可接受的范围内。这也是为什么DRC（设计规则检查）是芯片tape-out前必不可少的关键步骤，它不是绝对的纠错工具，而是量产风险的兜底屏障。 厘清了诞生逻辑，就能更清晰地看懂Design Rule对芯片产业的核心价值，其意义贯穿设计、验证、量产全流程，缺一不可。 首先，它彻底打通了设计与制造的壁垒，实现行业分工协作。在半导体产业分工细化的当下，设计企业专注电路架构与功能研发，晶圆厂深耕工艺迭代，两者无需逐一适配工艺细节。统一的设计规则作为通用接口，让设计端可以精准预判制造效果，制造端可以稳定承接各类设计版图，大幅降低沟通成本与试错成本，支撑起IC设计与晶圆代工的专业化产业格局。 其次，它是保障芯片量产良率、控制生产成本的核心关键。芯片先进制程的单次流片成本极高，一旦版图尺寸不符合工艺容错范围，会引发批量短路、断路、器件失效等问题，直接导致整片晶圆报废。Design Rule通过前置的尺寸约束，从源头规避绝大多数可预测的制造缺陷，大幅提升量产成功率，减少返工与损耗，是规模化工业生产的基础前提。 再者，它实现了芯片性能、可靠性与工艺兼容性的动态平衡。规则的每一次迭代，都紧跟制程技术的升级：工艺精度提升，规则会适度放宽尺寸限制，允许更密集的版图布局，从而提升芯片集成度、降低功耗；工艺稳定性不足时，规则会收紧余量，优先保障产品可靠性。这种动态适配的特性，让芯片设计既能最大化挖掘制程潜力，又能规避工艺缺陷带来的长期隐患，保障芯片长期工作的稳定性与使用寿命。 最后，Design Rule为芯片物理验证提供了标准化依据。DRC、LVS等物理验证流程，本质上都是基于设计规则的自动化检测。统一的规则标准，让版图验证有章可循，避免了人工审核的主观性与疏漏，大幅提升芯片设计的标准化、规范化程度，也是先进制程复杂芯片能够快速迭代、稳定落地的重要支撑。 总而言之，Design Rule从来不是冰冷的尺寸参数清单，而是半导体工艺技术的浓缩沉淀，是工业生产经验的标准化结晶。它源于制造工艺的客观局限，成于性能与良率的反复权衡，最终服务于芯片设计的规范化、量产的稳定性。从微米制程到如今的三纳米、两纳米先进工艺，制程在不断突破，但设计规则的核心逻辑始终未变：用可控的标准化约束，抵消微观制造的不确定性，让极致的芯片设计能够落地为稳定可靠的工业产品，这也是它贯穿芯片设计全流程的核心价值所在。 |
