元器件基础知识:电容器是如何工作的?

时间:2014-10-17 10:47来源:半导体世界 作者:ictest8 点击:



一篇不错的电容知识,原理介绍……

<电路是道路,电荷是车>



如果将一个电路比作马路的话,电荷的移动就好像车流一样。







<阻抗是崎岖的道路>



道路凹凸不平的情况下,车的行驶速度虽然会减慢但还是会向目的地前进。在电路中,阻抗会产生热并发生能耗(焦耳电)。







<电源(电池)是负载着电位差的装置>



电源是在两端连接负载着E[V]电位差的装置。这与汽车利用电梯,自动地向高为t[m]的位置移动是一个道理。







那么电容器是什么?



接着就来说一说当电源装上电容器后的情况。



<电容器是停车场>



电容器能够储蓄电荷。将电路比作成道路的话,电容器就好比停车场。电路正端和负端必定储蓄着相同的电荷数。







<电容有储存电荷的能力>



电容器能储存多少的电荷的标准叫做电容值,电容值由(1)式所示。



由(1)式可知,①电极面积S扩大 ②电极间的距离缩短 ③使用诱电率高的材料,可增大容值。





电容的单位是SI单位系的F(法拉)。将1V电压(电位差)给予某导体,储存1C(库伦)的电荷时,电容值为1F。



<电容器的工作>

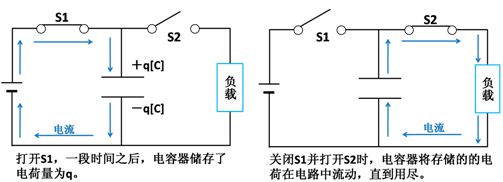

电容器储存的电荷在开关S1为OFF,S2为ON的时候,向负载电流流动。







根据电容的状态,电源电压不稳定的情况下,稳定的电灯发光。并且,1uF 的电容加10V电压的情况下,电容储备的能源为50W,为了在电源关闭的时候电容仍能有供给的能源,制作出能够1秒就可以运作起来的额定功率为50W的电子制品。











<电容阻断直流电,仅可通交流电>



电容不可通直流电,如果重复充电、放电,在电容中将会反复流动充电电流和放电电流。

这种现象可通过电容的外观观察电流是否流经电容。







由于这些特征所,使得电路中用到许多的电容。



配合它的用途,选择最适合的产品是有必要的。
