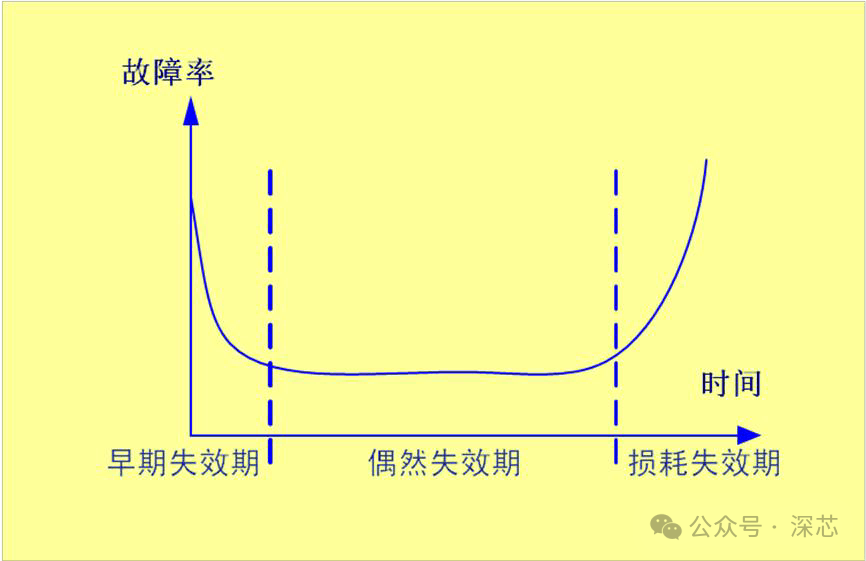

 在半导体行业，芯片的使用寿命与老化可靠性是产品落地、量产迭代的核心考核指标。从消费电子的通用芯片到汽车级、工业级高可靠芯片，长期通电、高低温循环、电压应力冲击等工况，都会让芯片内部结构产生不可逆的损耗老化，最终引发器件失效。不同于普通机械产品的单一老化规律，芯片的失效模式复杂隐蔽，早期缺陷、随机故障、长期磨损老化相互交织，常规统计模型很难精准拟合其失效时序规律。而威布尔（WeiBull）分布凭借极强的适配性和清晰的物理意义，成为半导体可靠性工程中分析芯片老化、预判失效风险、优化测试方案的核心数学工具，贯穿芯片研发、测试、量产乃至终端应用全流程。很多人疑惑，为何诸多概率分布中，唯有威布尔分布能精准适配芯片老化场景？核心原因在于芯片的失效逻辑契合威布尔分布的“最弱环失效”底层原理。芯片是由海量微观单元、栅氧结构、金属连线、晶体管器件构成的复杂微系统，整体器件的失效，往往不是整体结构同步老化导致，而是内部某一处薄弱单元率先损坏、击穿、失效，进而带动整个芯片功能异常。这种“单点缺陷引发整体失效”的特性，完美匹配威布尔分布的核心建模逻辑，这也是它区别于正态分布、指数分布，能精准刻画芯片老化过程的关键原因。 在芯片老化分析体系中，威布尔分布依靠成熟的数学模型实现精准数据拟合，其累积失效概率公式，可直接用于统计芯片不同时长的失效占比：  公式中包含两个核心参数，也是解读老化规律、判定失效机理的关键：形状参数β与尺度参数η，两个参数的数值变化，对应着芯片完全不同的老化失效状态，也是工程师拆解问题、优化工艺的核心依据。公式变量里的t代表芯片实际工作时长，是老化测试与工况监测的核心自变量。  形状参数β是区分芯片失效类型的核心标尺，直接对应芯片全生命周期的三类老化失效特征，完美贴合半导体行业经典的“浴缸曲线”规律。当β数值小于1时，芯片处于早期失效阶段，也就是行业常说的“早夭失效”。这类失效并非正常老化导致，大多源于晶圆制造、光刻、刻蚀、封装过程中的工艺瑕疵，比如栅氧层微小杂质、界面缺陷、封装应力残留等。这类隐性缺陷不会在出厂检测中暴露，却会在芯片初期通电工作时快速触发失效，也是新品量产初期批次性故障的主要诱因。借助威布尔分布拟合早期测试数据，工程师可以快速识别工艺异常，提前筛选瑕疵芯片，规避批量质量问题。 当β数值趋近于1时，芯片进入稳定服役阶段，此时的失效属于纯随机失效，和老化损耗无关。这个阶段芯片内部结构性能稳定，失效多由极端工况波动、瞬时电压冲击等外部偶然因素引发，失效概率长期保持恒定，也是芯片正常工作的黄金周期。对于终端产品设计而言，这一参数特征是核定芯片稳定服役周期、制定设备运维方案的重要依据。 当β数值大于1时，标志着芯片进入磨损老化失效阶段，也是器件寿命末期的核心特征。随着工作时长增加，芯片内部晶体管载流子迁移率衰减、栅氧层持续击穿、金属连线电迁移累积，老化损伤不断叠加，失效概率会随时间快速攀升。数值越大，代表芯片老化速率越快，器件性能衰减越剧烈。在高端芯片、车规芯片、军工芯片的可靠性评估中，通过监测β参数的变化趋势，能够精准预判芯片寿命终点，提前规避设备宕机、安全故障等风险。 尺度参数η则被称作特征寿命，代表芯片累计失效概率达到63.2%时的工作时长，是量化芯片整体老化寿命、对比工艺优劣的核心指标。在实际工程应用中，工程师无需等待所有测试芯片完全失效，仅通过阶段性老化测试数据，依托威布尔分布建模推算η值，就能快速评估芯片的耐久性能。不同工艺节点、不同封装方案的芯片，都可以通过η值完成横向对比，为工艺迭代、材料选型、结构优化提供量化数据支撑。 除了基础的失效规律分析，威布尔分布在芯片老化研究中还有极强的工程落地价值，尤其适配半导体行业的加速老化测试场景。高端芯片的设计使用寿命往往长达十年甚至二十年，无法通过自然老化完成全周期测试，行业普遍采用高温、高压、高负载的加速老化方案。而威布尔分布可以搭建起加速应力与常规工况之间的换算模型，通过短期加速测试的失效数据，精准推演芯片在常规服役环境下的长期老化规律与使用寿命，大幅缩短芯片可靠性验证周期，有效降低研发测试成本。 同时，针对芯片核心的老化失效机理，比如时间相关介质击穿（TDDB）、热载流子注入老化、电迁移失效等，威布尔分布都能实现精准的数据拟合。这些微观老化机制的损伤积累过程具备随机性与渐进性，传统统计模型难以精准刻画，而威布尔分布可以量化不同应力条件下的老化速率、缺陷累积阈值，帮助工程师定位老化薄弱环节，针对性优化栅氧厚度、布线结构、器件材料，从源头提升芯片抗老化能力与使用寿命。 在量产质量管控中，威布尔分布同样发挥着关键作用。芯片批次生产中，工艺细微偏差会导致不同批次器件的老化性能存在差异，通过对每批次老化测试数据进行威布尔拟合，对比参数波动，能够快速识别工艺漂移、设备异常等问题，实现量产质量的精细化管控。同时，基于拟合数据建立的老化预判模型，还能为芯片质保周期设定、终端设备可靠性设计、备品备件规划提供精准的数据支撑。 纵观半导体可靠性工程的发展，威布尔分布之所以成为芯片老化分析的标配工具，本质是其实现了数学模型与物理老化机理的深度契合。它不再是抽象的概率公式，而是连接芯片微观老化损伤与宏观失效规律的桥梁，既能定性判断失效机理、定位故障根源，又能定量测算寿命时长、预判老化风险。随着芯片工艺节点不断缩小、集成度持续提升，微观老化缺陷对器件性能的影响愈发敏感，依托威布尔分布开展精细化的老化分析与可靠性预判，已经成为高端芯片研发迭代、高可靠场景落地不可或缺的核心技术手段。 |
