其中几个关键参数解释一下：

1、针尖长度（tip length）：一般为200～500UM,越长则针卡寿命越长，但不好控制，需要较好的材料的探针
2、针尖直径（tip diameter）：设计时由PAD大小决定，一般为PAD大小的1/3左右
3、探针直径（probe diameter）：由pad间距决定
4、探针的层数（probe tier）：根据PAD位置以及密度来决定

在设计好探针的主要参数后，即可进行弯针,弯针的角度一般在103～107度

弯针之后即可进行ring的设计和固定

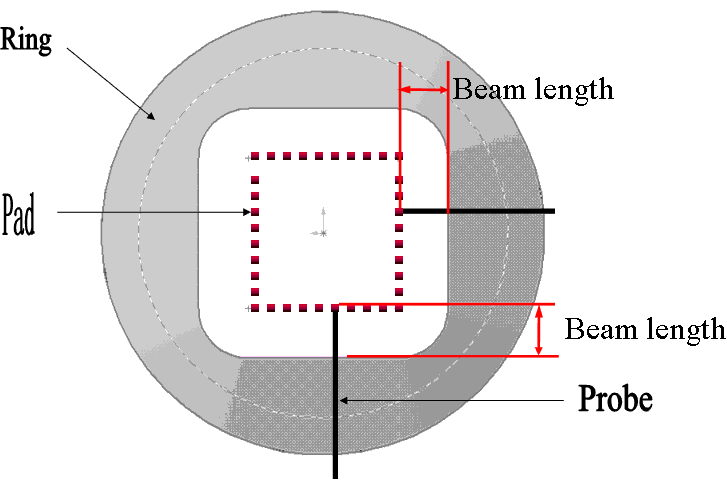

根据不同的site可设计成不同的ring，下图为单site，2site和4site的参考设计图


接下来的步骤见下图：

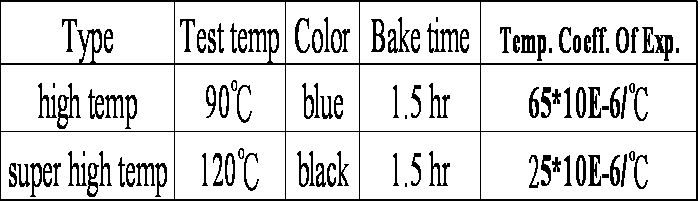

其中环氧树脂的类型如下：

接下来就是在PCB上钻孔已经将制作好的 Spider粘贴在PCB上

剩下的工作就是将探针分别焊接到PCB相应的位置上就OK了，至此，这张针卡就算基本完成了，但还有最后一道非常重要的工序就是打磨和调整，其目的主要在于调整针卡的共面度，还有设置好相应的overdrive

剩下的工作就是检验它是不是合格了，检验的项目也就是开头提到的哪几项关键参数

目前行业的普遍水平基本可以做到如下几点：

1、最小PAD可以到60*60um
2、最小PAD间距60um
3、最多可以做到300PIN
4、最小可以做到0.18pA漏电
5、测试温度可以在22～90度

就整理这么多，有问题大家可以到论坛进行讨论

Derek sun 整理
