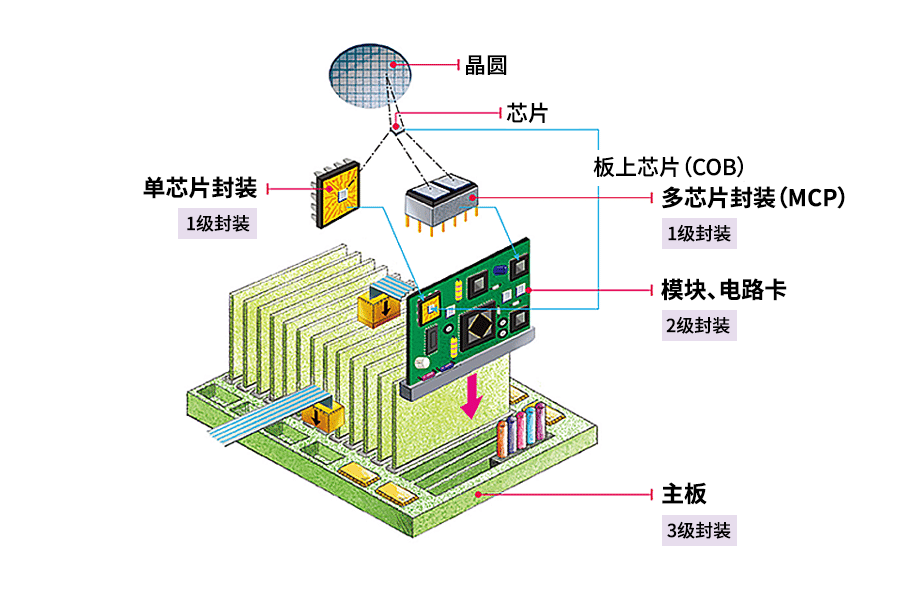

 封装测试的定义与重要性半导体封装测试（Package Test）是芯片制造流程中不可或缺的环节，指在封装完成后对芯片进行功能和性能验证的过程。虽然晶圆测试（CP）已筛选出良品，但封装过程中可能因机械应力、高温塑封或引脚焊接等步骤引入新的缺陷。例如，封装外壳开裂、引脚变形或内部电路损伤等问题，均需通过封装测试进一步排查。  此外，晶圆测试受限于并行测试设备的性能，可能无法覆盖所有参数。而封装测试以单个封装芯片为单位，测试设备可施加更精确的信号和负载，充分验证芯片在真实应用场景下的表现，例如功耗、信号完整性及高温稳定性等。封装测试的通过率直接决定芯片的最终良率与成本，是保障产品可靠性的最后一道技术防线。 封装测试的核心项目 封装测试包含多个关键环节，需通过自动化设备与标准化流程完成验证。  1. 老化测试（TDBI） 老化测试（Test During Burn In）通过高温、高电压等极端条件加速芯片老化，以筛选出早期失效的缺陷品。例如，在125°C环境下连续运行48小时，模拟芯片数年的使用损耗。此测试可暴露封装材料热膨胀不匹配、金属迁移或焊接点疲劳等问题。 2. 功能与电性能测试 功能测试：检查芯片的逻辑运算、存储读写等核心功能是否正常，确保数据手册中定义的所有操作模式均能实现。 直流/交流参数测试：测量电压、电流、时序等电气参数，例如漏电流是否超标、信号延迟是否在允许范围内 。 三温测试：在高温（如125°C）、低温（-40°C）及常温下重复测试，验证芯片在不同环境中的稳定性。 3. 环境可靠性测试 气密性检测：采用氦质谱仪检测封装外壳是否存在微米级泄漏，防止湿气或污染物侵入导致电路腐蚀。 机械应力测试：通过振动、冲击试验验证封装的物理强度，确保芯片在手机跌落或汽车颠簸中不受损。 4. 外观检测与标识 激光打标：将芯片型号、批次号及性能等级刻印在封装表面，便于追溯与防伪。 缺陷筛查：利用光学设备检测封装外壳裂纹、引脚变形或锡球脱落等肉眼难辨的问题 。  标准化与行业规范 封装测试需遵循国际标准以确保结果的可比性与公信力。例如： JEDEC标准：由国际半导体标准化组织制定，涵盖高温存储寿命（HTSL）、温湿度偏压（THB）等测试方法，被全球芯片企业广泛采纳 。 汽车电子标准：AEC-Q100等规范要求芯片通过更严苛的耐久性测试，以满足车载电子十年以上的使用寿命需求 。 技术挑战与未来发展 高功率测试：5G和AI芯片的功耗攀升至数百瓦，要求测试设备具备超高电流承载能力与散热设计。 先进封装技术：随着Chiplet（小芯片）和3D封装普及，测试需应对多芯片互连、异质集成带来的信号干扰与热管理难题。 智能化测试：引入机器学习算法分析测试数据，可快速定位故障模式并优化封装工艺，提升效率与良率。 |
