在DCDC电源电路中，PCB的布局对电路功能的实现和良好的各项指标来说都十分重要。本文以buck电路为例，简单分析一下如何进行合理PCB layout布局以及设计中的注意事项。如有问题，欢迎指正。

首先，以最简单的BUCK电路拓扑为例，下图（1-a）和（1-b）中分别标明了在上管开通和关断时刻电流的走向，即功率回路部分。这部分电路负责给用户负载供电，承受的功率较大。

结合图（1-c）中Q1和Q2的电流波形，不难发现，由于电感的存在，后半部分电路中不会存在一个较高的电流变化趋势，只有在两个开关管的部分会出现高电流转换速率。

在PCB布线时需要特别注意，尽可能减小这一快速变化的环节的面积，来减少对其他部分的干扰。随着集成工艺的进步，目前大部分电源芯片都将上下管集成到了芯片的内部。

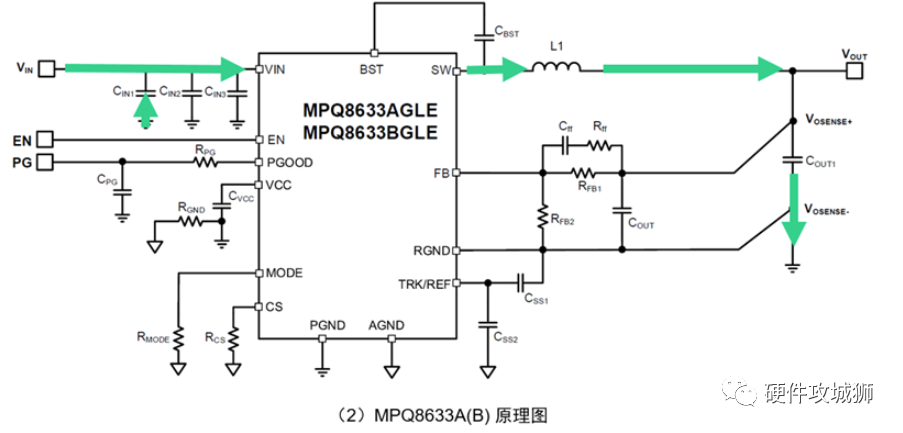

了解了高电流转换速率部分后，让我们回到整个功率回路布局来看。以MPS的非常受欢迎的MPQ8633A（B）系列产品为例，这是一款完全集成的高频同步降压转换器可以实现高达12-20A的输出电流，其原理图如下，其功率回路（绿色标注）中包含输入电容，电感以及输出电容等器件。

功率回路也需要做到尽可能地占用较小的环路面积，来减少噪声的发射以及回路上的寄生参数。推荐的PCB布局如图（3）所示。注意点如下：

1、输入电容就近放在芯片的输入Vin 和功率地PGND ，减少寄生电感的存在，因为输入电流不连续，寄生电感引起的噪声对芯片的耐压以及逻辑单元造成不良影响。VIN 的管脚旁边至少各有1 个去耦电容，用来滤除来自电源输入端的交流噪声和来自芯片内部（倒灌）的电源噪声，同时也为芯片储能。且电容需要紧挨管脚，两者的间距需要小于40mil 。

2、功率回路尽可能的短粗，保持较小的环路面积，减少噪声的发射。

3、SW 点是噪声源，保证电流的同时保持尽量小的面积，远离敏感的易受干扰的位置，例如FB等。

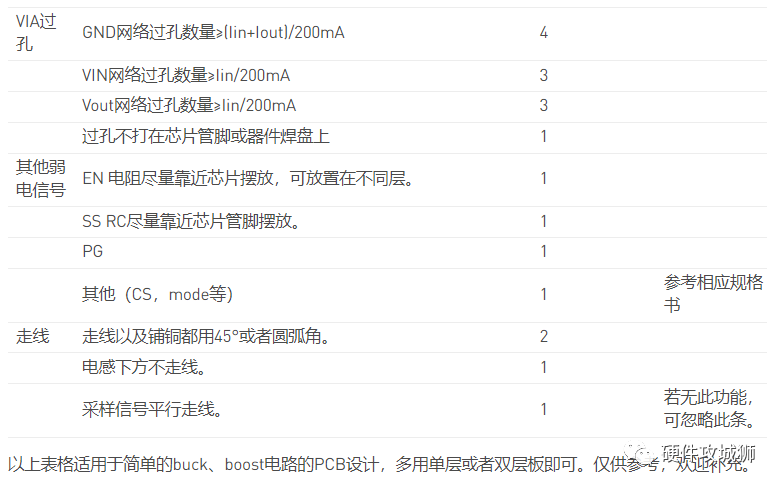

4、铺铜面积和过孔数量会影响到PCB 的通流能力和散热。由于PCB的载流能力与PCB板材、板厚、导线宽厚度以及温升相关，较为复杂，可以通过IPC-2152标准来进行准确的查找和计算。一般，对于MPQ8633A（B）的PCB来说，需要在VIN（至少打6个过孔）和PGND（至少打9个过孔）处多打过孔，这两处的铺铜应最大化来减小寄生阻抗。SW处的铺铜也需要加宽，以免出现限流的情况，导致工作异常。
