DC-DC升压电路,DC-DC升压模块原理

时间:2022-12-08 15:29来源:硬件攻城狮 作者:ictest8_adit 点击:
一、什么是 DC-DC 转换器?
DC-DC 转换器是一种电力电子电路,可有效地将直流电从一个电压转换为另一个电压。
DC-DC 转换器在现代电子产品中扮演着不可或缺的角色。这是因为与线性稳压器相比,它们具有多项优势。尤其是线性稳压器会散发大量热量,与 DC-DC 转换器中的开关稳压器相比,它们的效率非常低。
                                                                             DC-DC 升压电路
在介绍 DC-DC 转换器 的工作原理之前,看一个示例,为什么 DC-DC 转换器这么有用?假设构建一个具有以下要求的电路:
                                                               DC-DC 升压电路
  • 2Ω 负载电阻
  • 12V 直流电源
  • 5V 负载电压

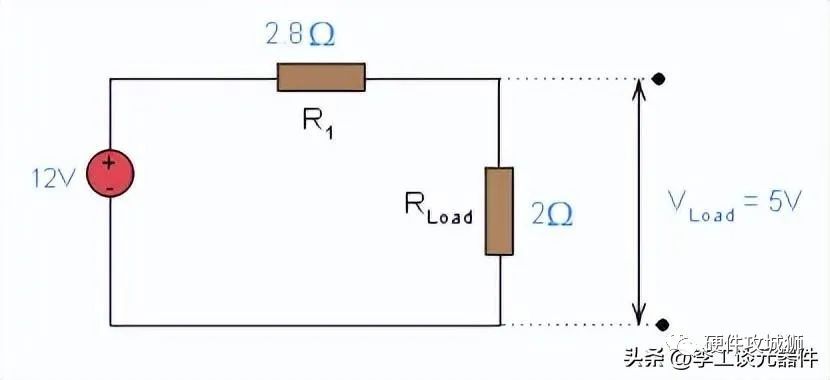

我们需要降低 12V 电池的电压,为负载提供 5V 电压。我们可以将一个2.8Ω的电阻与负载串联,以提供所需要的电压。
先计算电路的效率如下
                                                                       DC-DC 升压电路
从这些计算中,我们可以看到负载仅仅消耗了 12.5W 的输入功率,剩余部分 (30 – 12.5 = 17.5 W) 转化为热量。
照这么来看,其实是有点浪费的,如果触摸串联电阻,会有点热,这里需要结合机制来冷却电路,为了获得更优的解决方案,可以看下面的电路:
                                                                             DC-DC 升压电路

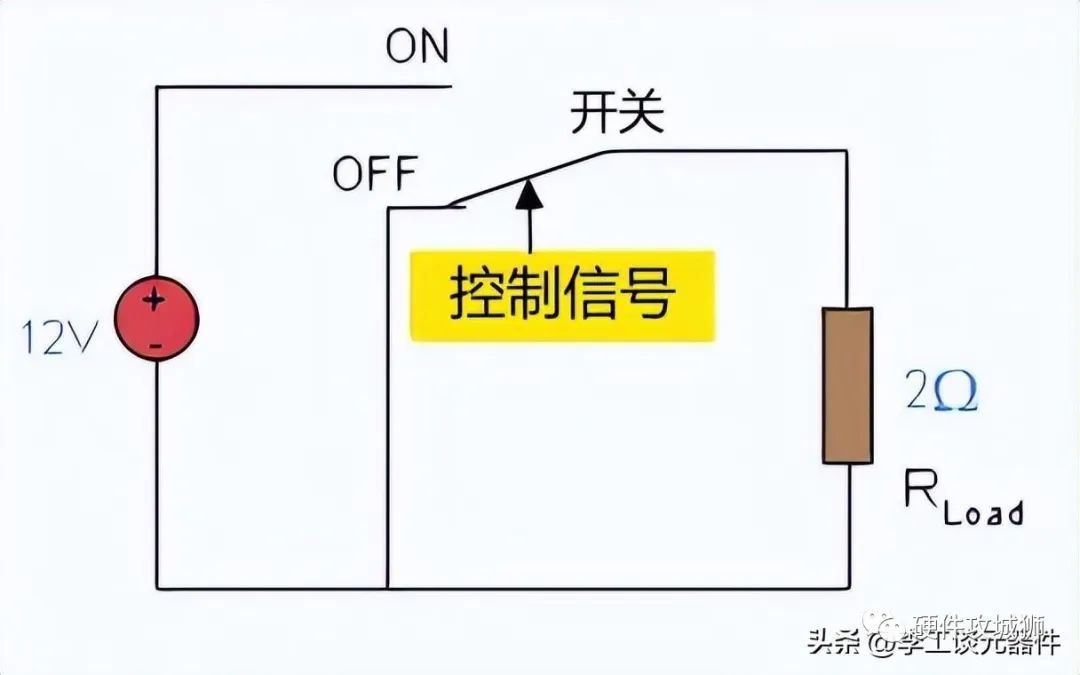

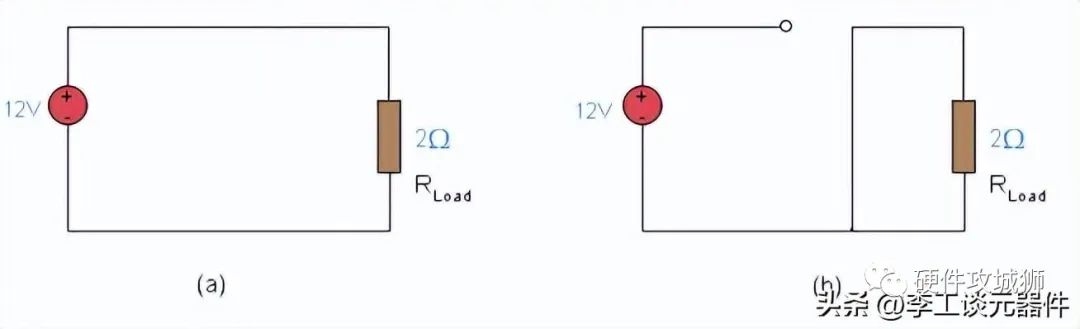

开关断开时,输入电压为 0V,控制在 ON 位置时,输入电压为 12V。下图分别显示了开关位置 ON 和 OFF 的等效电路。
                                                                             DC-DC 升压电路等效电路

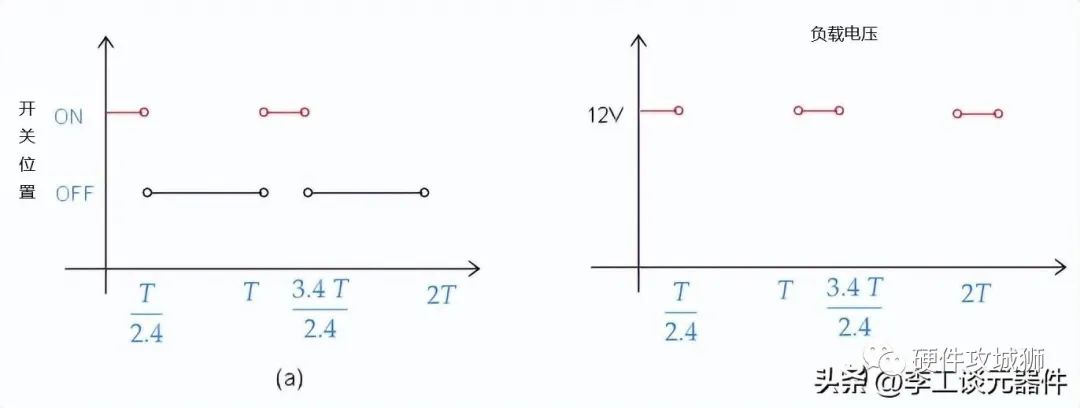

如果我们如下图(a)所示控制开关,我们得到如下图(b)所示的电压图。T为切换周期,单位为毫秒或微秒。
                                                                                            DC-DC 升压电路

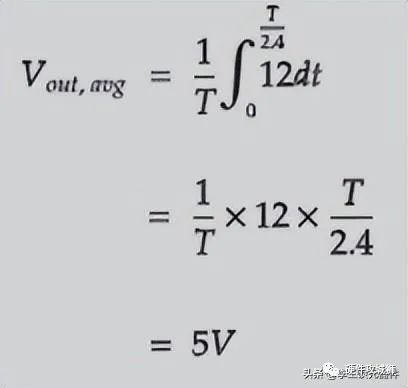

在这种情况下,这种开关行为的平均输出电压为 5V,因为:
                                                DC-DC 升压电路
该电路的平均输出电压为5V,但我们可以通过使用RC滤波电路去除谐波来改善输出波形。
如果我们假设开关是理想的(理想开关是不消耗或耗散电源的开关),我们可以计算出该电路的效率为 100%。当开关处于 ON 位置时,流过电路的电流为 6A。
由于我们有一个理想的开关,耗散功率为 P_diss = RI 2 = 0 * 9 2 = 0W。当开关处于关闭位置时,没有电流流过开关,因此在这种情况下,耗散功率也为 0。
然而在实际应用中,找到一个理想的开关是比较困难的,这就意味着实际上会有一些功耗,虽然有功耗,但转换的效率仍旧很高。
二、 DC-DC 升压电路
DC-DC 升压电路主要是增加电源的电压,例如:升压转换器可以采用 5V 电源并将其升压至 25V。通常,你会在电池充电器或太阳能电池板中找到 DC-DC 升压转换器。它们还可用于从同一电池为具有不同工作电压的组件供电。
这种配置将直流电压升高到由电路中组件选择决定的水平。这是升压转换器的一般示意图。

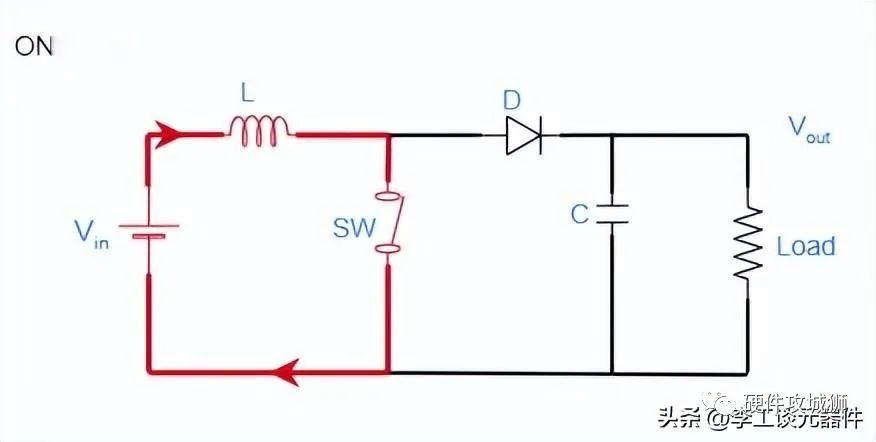

1、升压开关打开状态
                                                                                 升压开关 ON 状态

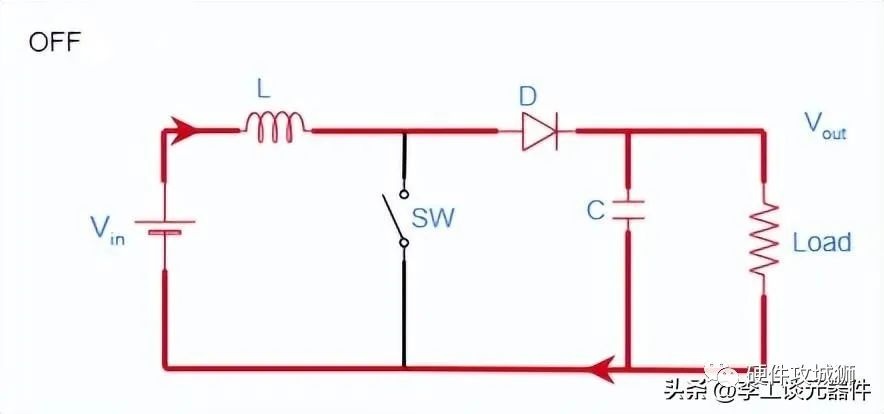

2、升压开关关闭状态
                                                                                               升压开关关闭状态
基本配置包括直流电源(Vin)电感(L)二极管(D)开关器件(SW)平滑电容(C)负载电阻(Load)Vout 是输出电压
开关通常是功率电子器件,例如由 PWM 信号控制的 MOSFET或BJT 晶体管。该 PWM 信号通过非常快速地切换晶体管来工作,通常每秒数千次。
三、DC-DC 升压电路工作原理

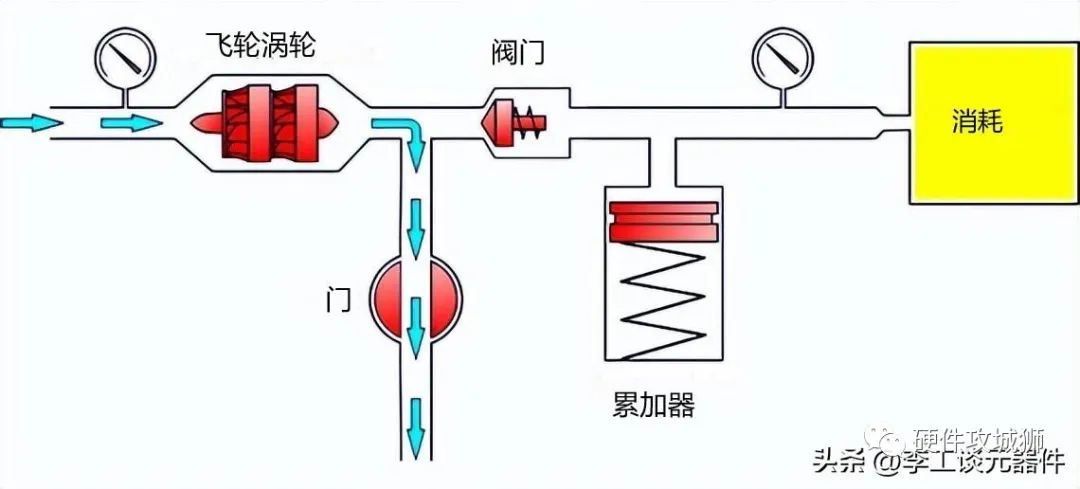

假设当前的电压是 5V,需要将 5V 转换为更高的电压值,用 DC-DC 升压电路就可以实现,这里假设我们是管道工。

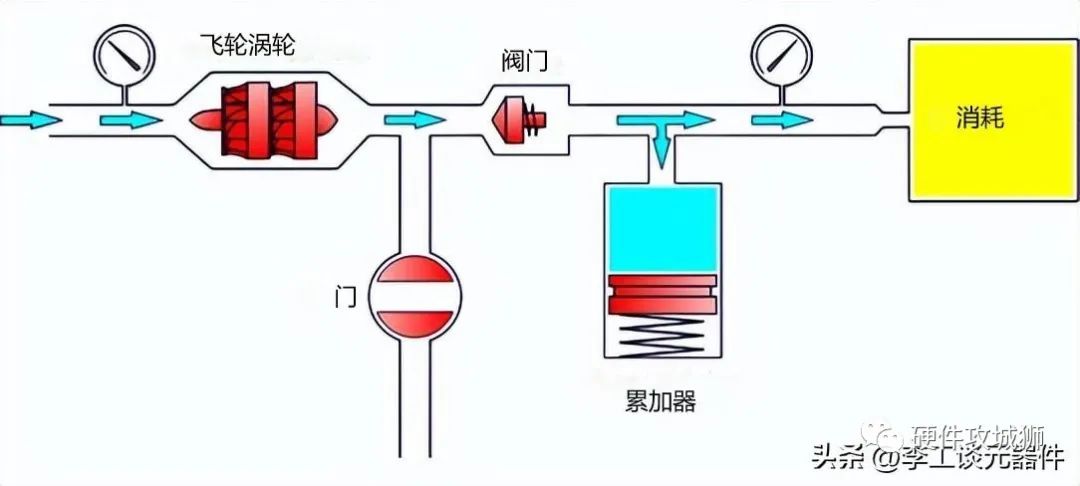

1、涡轮加速
首先我们需要加速涡轮。为此,节气门打开,水快速排放,将部分能量传递给涡轮机,结果涡轮机开始旋转。
                                                                                    DC-DC 升压电路工作原理

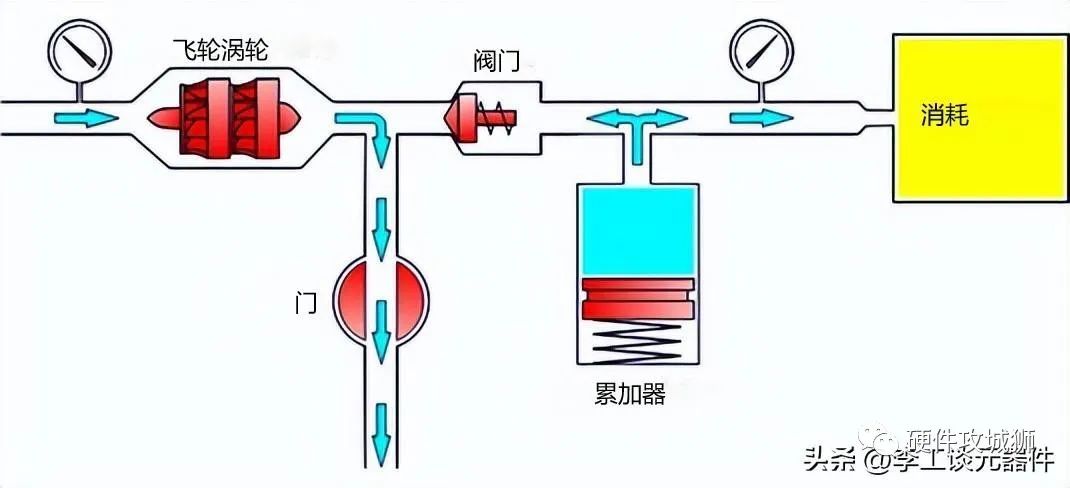

2、填充压力储罐
油门关闭,由旋转的涡轮飞轮半部推动的一部分水打开阀门并填充储水箱,另一部分水在储水箱提供的高压下流向消费者,同时阀门防止水倒流。
                                                                                     DC-DC 升压电路工作原理
3、从压力储罐发电并加速涡轮机
涡轮的速度开始下降。水不能再推动阀门,储水箱仍有足够的能量积累。然后油门再次打开,水开始快速旋转涡轮。由于消费者从储罐接收能量,因此流向消费者的能量不会停止,然后循环重复。
现在工作原理已经很清楚了,我们将从管道设备切换到电子设备。
                                                                         DC-DC 升压电路工作原理
我们用感应节流阀代替了涡轮机晶体管用于代替控制水流的节流阀二极管阀门作用,用代替储压罐。
下面就可以很好的理解,DC-DC 升压电路的工作原理。

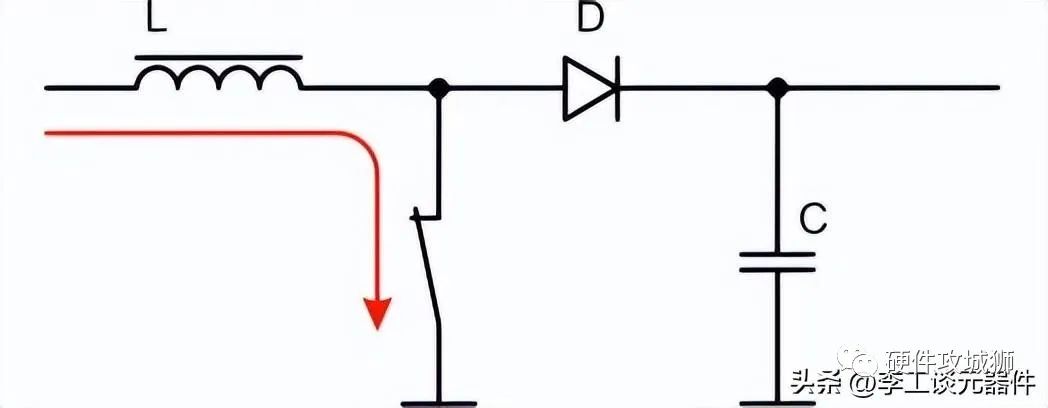

1、电感累积电荷
开关已关闭,电感通过从源接收电流来积累能量。
                                                                                  DC-DC 升压电路工作原理

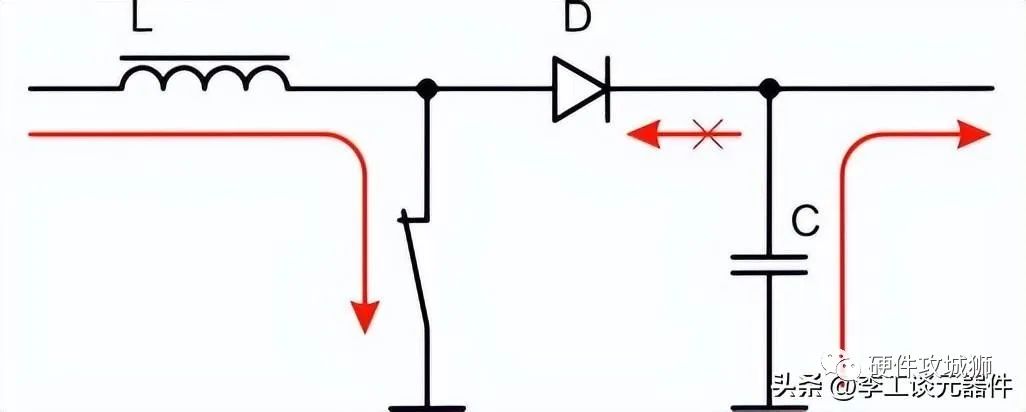

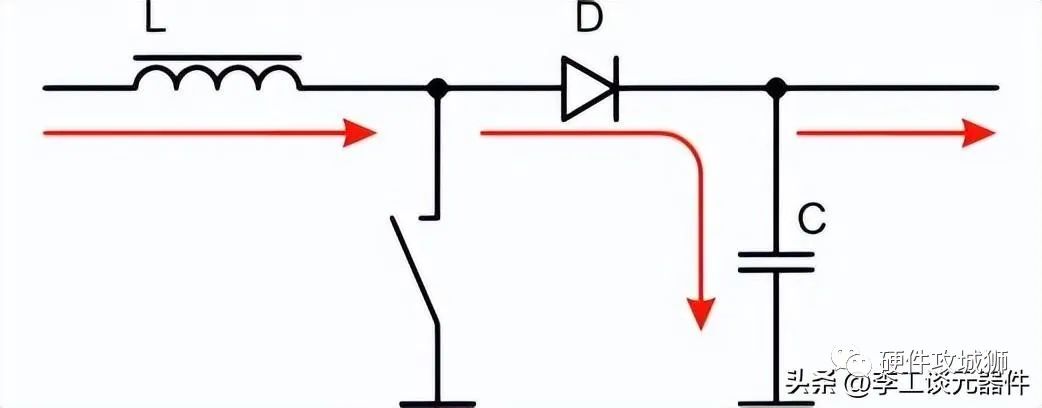

2、将能量转移到电容
开关打开,线圈保持磁场中积累的能量。电流试图保持在同一水平,但来自电感的额外能量会提高电压,从而打开通过二极管的路径。一部分能量流向消费者,而剩余能量在电容器中积累。
DC-DC 升压电路工作原理
3、在电感中积累能量并将电荷转移给消耗的电路
然后开关被锁定,线圈再次开始积累能量,同时,消耗的从电容接收能量。
                                                                                  DC-DC 升压电路工作原理
四、如何构建 DC-DC 升压电路
在下面中,构建一个 1.5V 至 5V DC-DC 升压转换器,
1、构建 DC-DC 升压 电路所需要的组件:
  • 1.5V 直流电源
  • 180uH 电感一个
  • 1个1N3491 二极管
  • 1个33uF 电容
  • 一个 150 Ω 电阻
  • 一个 MOSFET或JFET 开关晶体管
  • PWM 源,如Arduino Uno或555 定时器,可生成 50KHz、5V、75% 占空比

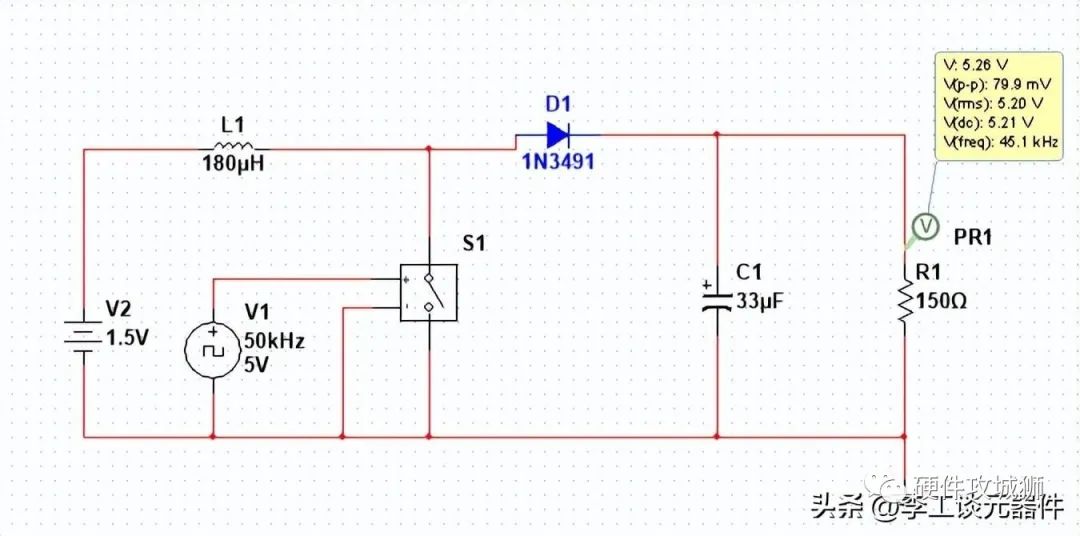

2、DC-DC 升压电路工作原理图
                                                                                                    DC-DC 升压电路
