芯片测试是芯片出厂前，用来验证功能、参数以及可靠性的工序。行业缩写多、专有名词密集，很容易让人看不懂。本文按照测试阶段 → 设备治具 → 测试内容 → 可靠性 → 判定与质量 → 效率成本六个模块整理，把常用术语转成通俗表达，读完就能理解芯片测试完整链路。

。

一、芯片两大测试阶段：CP、FT

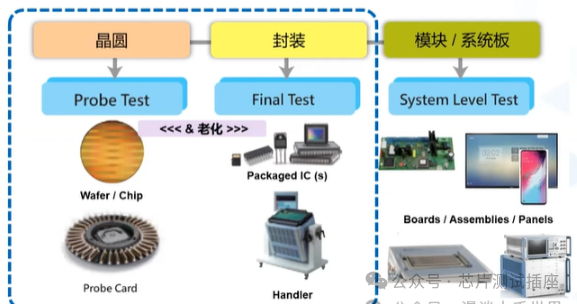

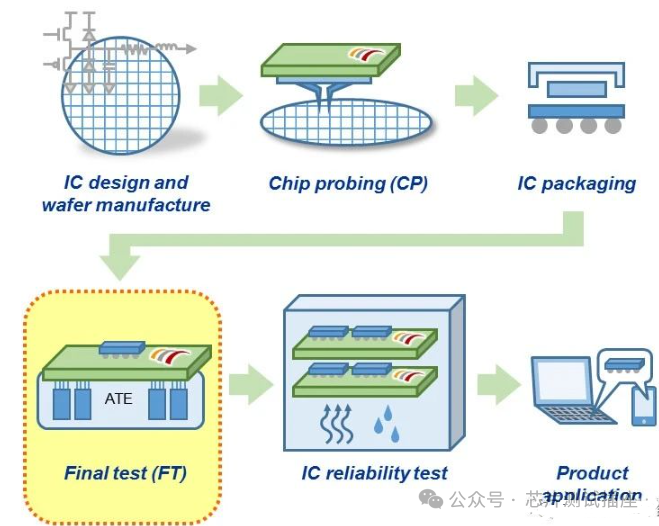

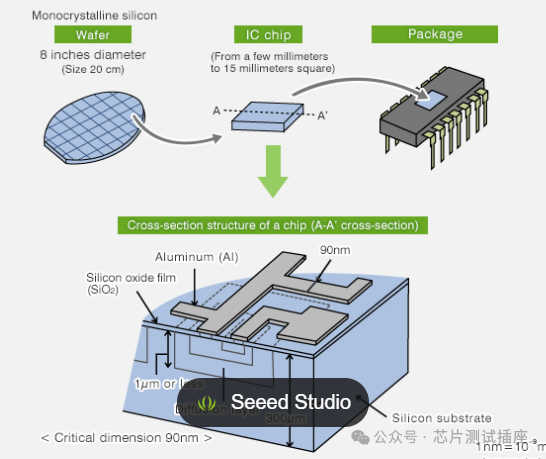

晶圆上单独的一颗未封装芯片，叫 Die（裸片）。芯片测试分成封装前、封装后两个阶段，两类测试面对的失效来源不一样。

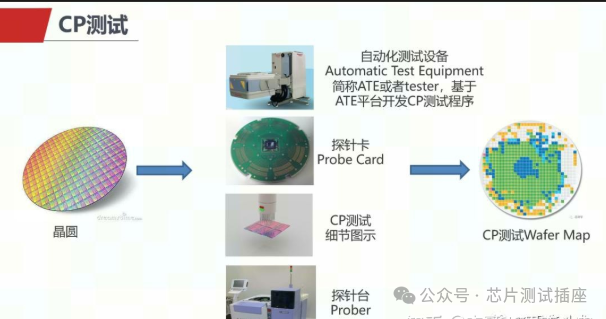

CP（Chip Probe，晶圆测试）：在封装之前，用探针接触晶圆上的裸片做检测。目的是提前挑出坏裸片，省下后续封装的开销，测试结果记录在 Wafer Map（晶圆图）上。

FT（Final Test，成品测试）：芯片完成封装后的全套检测，主要用来发现封装带来的各类缺陷，例如断线、虚焊、封装应力引发漏电等。

简单区分：CP 针对晶圆工艺本身的缺陷；FT 重点捕捉封装环节引入的不良。

二、核心测试设备与治具术语

ATE（Automatic Test Equipment，自动测试设备）是整套测试的基础平台。测试机（Tester）产生并采集信号、判定好坏；信号经由 Test Head（测试头）送到待测芯片。

芯片依靠转接组件接入测试系统，不同阶段配套治具不同：

· CP 阶段：Prober（探针台）移动晶圆，Probe Card（探针卡）上面的细针接触裸片焊盘，完成信号连通。

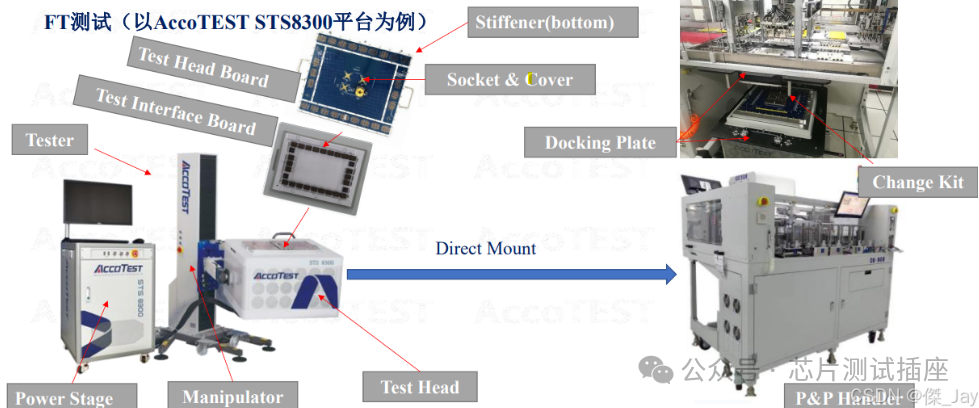

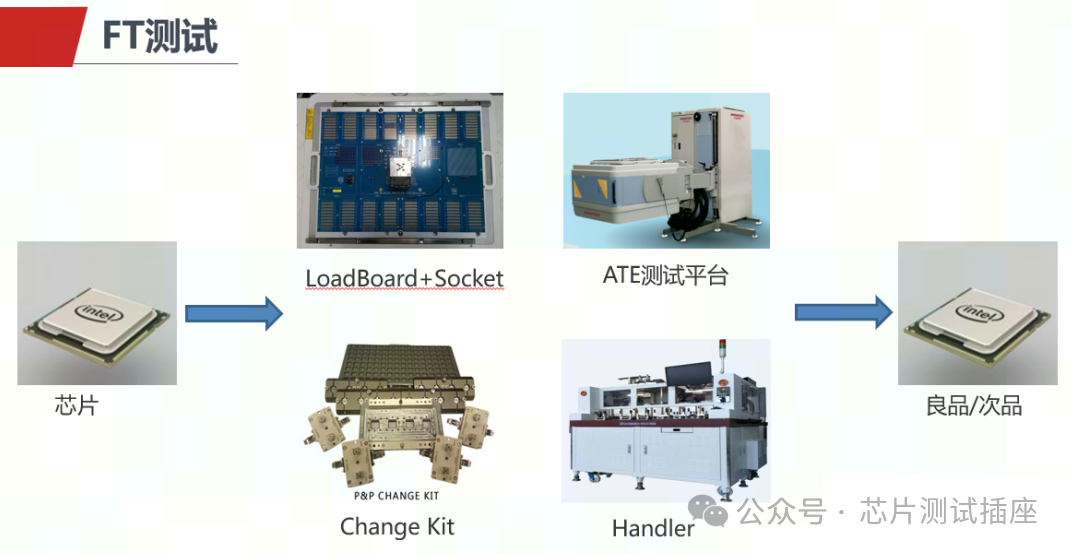

· FT 阶段：Load Board（负载板）承载封装芯片，芯片放置在 Socket（测试座），依靠内部 Contactor（接触器，金属触点）连通引脚。

Handler（分选机）完成封装芯片自动上下料，并依据测试结果分类。所有被测器件统称为 DUT（Device Under Test，被测器件）。

三、主流测试项目与核心指标

测试项目由浅到深，覆盖不同维度的芯片性能：

· Continuity / Open / Short（通断测试）：检查引脚连通状态，排查开路、短路。

· DC 参数测试：测量静态下电压、电流、电阻，典型指标是 IDDQ（静态电流），数值异常偏高往往预示芯片内部存在缺陷。

· AC / Timing：验证高速动态性能与建立、保持等时序参数。

· Functional（功能测试）：核验芯片各项功能是否符合设计预期。

· Scan / BIST：扫描链和内建自测试；MBIST 用于存储器、LBIST 用于逻辑电路，用来覆盖芯片内部电路缺陷。

同时会根据芯片类型做专项测试，包括模拟、射频、存储、逻辑芯片测试。

四、可靠性与环境耐受性测试

通过加速应力试验，提前激发芯片早期失效，是工业、车规芯片的必备项目： Burn-in（老化）、HTOL（高温工作寿命）、HAST（高温高湿加速试验）、温度循环、热冲击，用于验证长期工况下的稳定性。 ESD（静电放电）、Latch-up（闩锁效应测试），检验芯片承受突发应力的能力。

五、结果判定、芯片分档与质量管控

测试时使用 Test Vector / Pattern（测试向量 / 图形）输入激励，将芯片输出和预期数据 Compare（比对），失败记录到 Fail Log（失效日志）。

Shmoo Plot（舒穆图）可以直观展示芯片在不同电压、频率下的工作边界；Margin（裕量）、Guardband（保护带）用来评估芯片的安全余量。

采用 Bin 机制分级：Hard Bin 区分良品与报废品，也可依据速度、功耗、耐温等级划分商用、工业、车规产品。

量产质量指标包含 Yield（良率）、Overkill（误杀）、Escape（漏检，需要严格控制）、DPPM（百万缺陷率）。失效样品会做 Failure Analysis（失效分析），定位 Root Cause（根因）。依靠 Golden Unit（黄金样品）和 Calibration（设备校准），保证测试系统本身准确。

六、测试效率与量产成本核心指标

Test Time（测试时间）直接决定 Cost of Test（测试成本）。 Parallel Test（并行测试）、Multi-site（多工位），同一时间测试多颗芯片，降低单颗测试成本。 UPH（每小时产出）代表产线产能；Index Time（换料时间）是分选机上下料间隔；Tester Utilization（设备利用率）衡量测试机有效工作占比。

写在最后

上面六个板块，完整覆盖芯片从接触测试、参数验证、可靠性验证，到质量分级、量产提效的整套链路。理解这些术语，就能看懂芯片测试的全流程逻辑。

最后，一张表开会前扫一眼

黑话	人话
CP / FT	封装前初筛 / 封装后终检
ATE / Test Head	测试机主机 / 出信号的“手”
Prober / Probe Card	移晶圆的台子 / 扎焊盘的“针梳”
Load Board / Socket / Contactor	负载板 / 测试座（易耗品）/ 座内触点（pogo pin）
Handler / DUT	分选机 / 被测芯片
IDDQ	芯片“睡着”时的漏电流
Burn-in / HTOL / HAST	老化筛早期失效 / 高温寿命 / 高湿高温加速
ESD / Latch-up	抗静电 / 抗闩锁
Test Vector / Compare	考题 / 对答案
Shmoo Plot / Margin / Guardband	安全区地图 / 裕量 / 收紧的一圈
Bin / Yield	分档 / 良率
Overkill / Escape / DPPM	误杀 / 漏检 / 客户端百万缺陷率
Multi-site / UPH	一次测多颗 / 每小时产出
