芯片测试的两个简单面试题,来试试手

时间:2023-01-03 14:06来源:www.ictest8.com 作者:ictest8_adit 点击:
1. 求下面2张图中运放输出端的电压是多少?

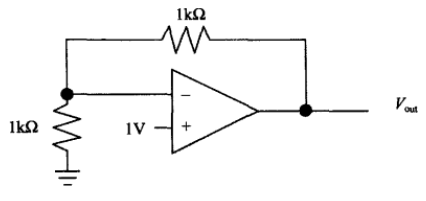

(a)

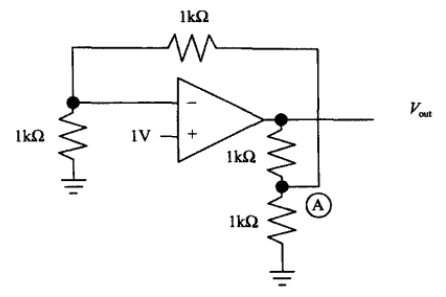

(b)

(a)这个很容易Vout=2V;
(b)好多人会不假思索的脱口而出Vout=4V,但是不对,正确答案是5V。A点电压为2V,运放反向端电压1V,因此上方反馈电阻中的电流为1mA(流向反相端)。同样,分压器下单1kΩ电阻的电流为2mA,方向是流入接地端。因此分压器上端1kΩ电阻中必然有方向向下的3mA电流,所以两端电压为3V。由于A点电压为2V,因此Vout=5V。

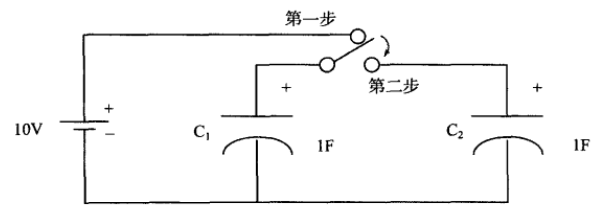

2. 下图中,2个电容完全相同,通过一个单刀双掷开关,第一步给C1充电至10V,第二步直接接在C2端,最终2个电容的电压是多少?

“正确”答案是5V,感兴趣的可以去搜下为什么C1的初始能量有一半会消失?怎么消失的?本书的作者及同事用一个大电解电容充电至10V,并立刻将其与另一个未充电的电容连接,最终测试电压为5.7V,而不是理论上的5V,所以这也是值得思考的一个问题,如果是由于电容之间的公差或者其他不匹配,是不是也有可能是其他值呢?
